GPON是一種基于光纖的接入技術，它利用無源光網絡架構，通過單一光纖連接多個用戶，實現了前所未有的帶寬擴展和成本節約。GPON技術的核心在于其高效的數據傳輸機制和先進的網絡管理能力，這些特性使其成為支持現代高速通信的理想平臺。

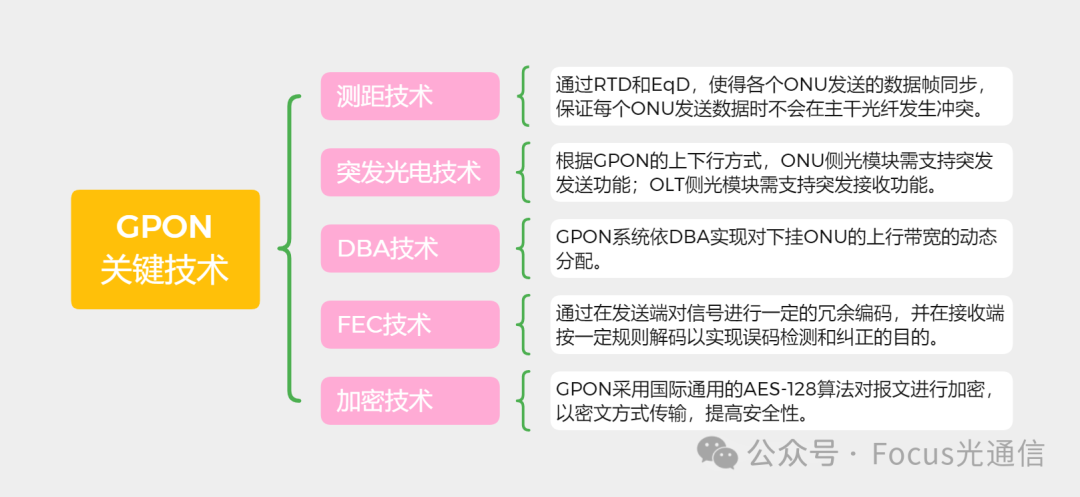

GPON是全球應用最為廣泛且最為成熟的固定接入網技術，這得利于GPON系統擁有一系列提升帶寬性能和穩定性的關鍵技術，接下來，我們將逐一剖析這些關鍵技術。

關鍵技術之一：測距

1. 為什么要測距？

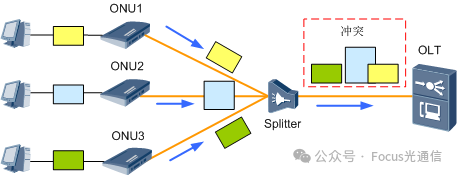

對OLT的PON口而言，不同的ONU到OLT的邏輯距離不相等，光信號在光纖上的傳輸時間不同，到達各ONU的時刻不同。同時，OLT與ONU的環路時延（RTD：Round Trip Delay）也會隨著時間和環境的變化而變化。因此在ONU以TDMA方式（也就是在同一時刻，OLT一個PON口下的所有ONU中只有一個ONU在發送數據）發送上行數據時可能會出現碰撞沖突，如圖所示。為了保證每一個ONU的上行數據在光纖匯合后，插入指定的時隙，彼此間不發生碰撞，且不要間隙太大，OLT必須對每一個ONU與OLT之間的距離進行精確測定，以便控制每個ONU發送上行數據的時刻。

2. 如何測距？

測距的過程如下：

OLT在ONU第一次注冊時就會啟動測距功能，獲取ONU的往返延遲RTD，計算出每個ONU的物理距離。

根據ONU的物理距離指定合適的均衡延時參數EqD（Equalization Delay）。

說明：OLT在測距的過程需要開窗，即Quiet Zone，暫停其他ONU的上行發送通道。OLT開窗通過將BWmap設置為空，不授權任何時隙來實現。

3. 測距的結果如何?

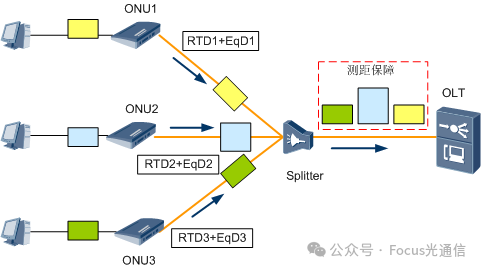

通過RTD和EqD，使得各個ONU發送的數據幀同步，保證每個ONU發送數據時不會在主干光纖處產生沖突。相當于所有ONU都在同一邏輯距離上，在對應的時隙發送數據即可，從而避免上行信元發生碰撞沖突。

關鍵技術之二：突發光電技術

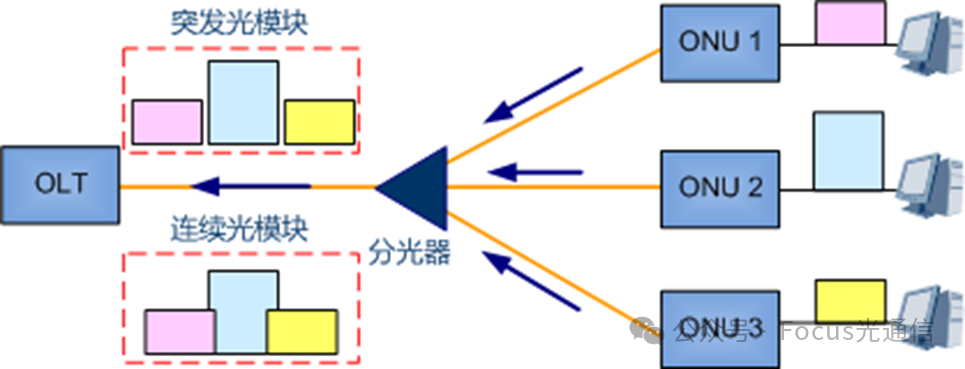

GPON上行方向采用時分復用的方式工作，每個ONU必須在許可的時隙才能發送數據，不屬于自己的時隙必須嚴格關閉光模塊的發送信號，才不會影響其他ONU的正常工作。對于OLT側上行接收來講，必須要根據時隙進行突發接收每個ONU的上行數據，因此，為了保證GPON系統的正常工作，ONU側的光模塊必須支持突發發送功能，OLT側的光模塊必須支持突發接收功能。

1. ONU側光模塊必須支持突發發送功能

測距并保證不同ONU發送的信元在OLT端互不沖突，但測距精度有限，一般為正負1bit，不同ONU發送的信元之間會有幾bits的防護時間（但不是比特的整數倍），如果ONU側的光模塊不具備突發發送功能，則會導致發送信號出現疊加，信號會失真。

2. OLT側光模塊必須支持突發接收功能

由于每個ONU到OLT的距離不同，所以光信號衰減對于每個ONU來講都是不同的，所以就可能導致OLT在不同時隙接收到的報文的功率電平是不同的。

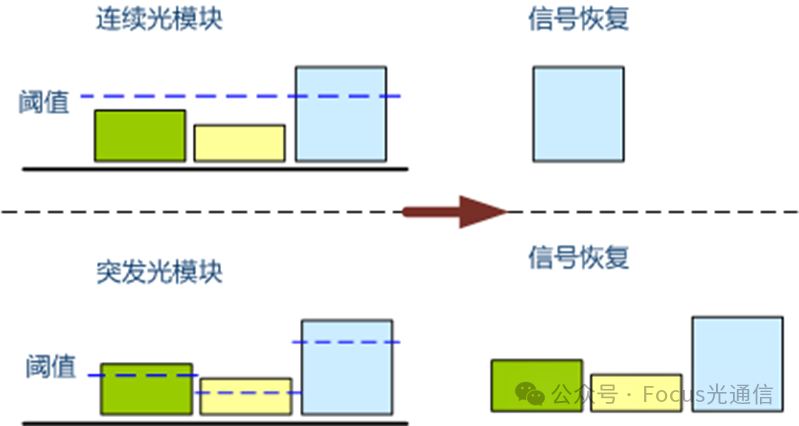

如果OLT側的光模塊不具備光功率突變的快速處理，則會導致距離較遠、光功率衰減較大的ONU光信號到達OLT的時候，由于光功率電平小于閾值恢復出錯誤的信號（高于閾值電平才認為有效，低于閾值電平則無法正確恢復）。動態調整閾值功能可以在OLT按照收光信號的強弱動態調整收光功率的閾值以保證所有ONU的信號可以完整恢復。

說明：GPON下行是按照廣播的方式將所有數據發送到ONU側，因此，要求OLT側的光模塊必須連續發光，ONU側的光模塊也是連續接收方式工作，所以無需光模塊具有突發發送/接收功能。

關鍵技術之三：DBA

在GPON系統中，需要一個有效的TDMA機制控制上行流量，這樣來自多個ONU的數據包在上行過程中不會發生碰撞。然而，使用基于碰撞的機制需要在PON的無源ODN里管理QoS，這在物理上是不可能實現的，或者需要承受效率的嚴重?fù)p失。進而GPON就考慮從OLT軟件角度來實現，那就是DBA。

DBA（DBA，Dynamically Bandwidth Assignment）對PON的擁塞進行實時監控，OLT根據擁塞和當前帶寬利用情況，以及配置情況進行動態的帶寬調整。

1.DBA的工作原理

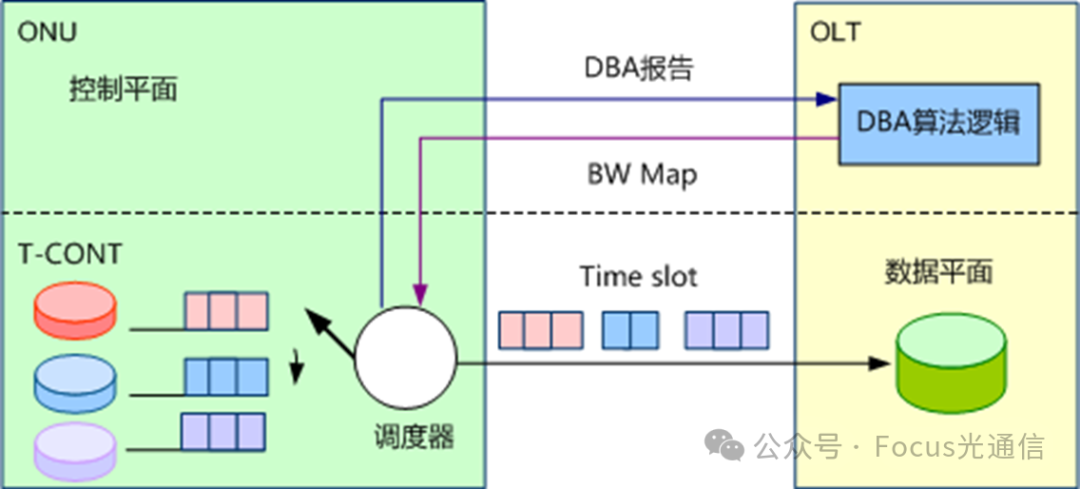

ONU會根據向OLT發送DBA請求信息，報告自己T-CONT中緩存的數據隊列狀態。

OLT內部DBA模塊不斷收集各個ONU的DBA報告信息，進行計算，并將計算結果以BW Map的形式下發給各ONU。

各ONU根據BW Map信息在各自的時隙內發送上行突發數據，占用上行帶寬。這樣就能保證每個ONU可以根據實際的發送數據流量動態調整上行帶寬，提升了上行帶寬的利用率。

2.DBA的功能

GPON系統通過引入DBA，可以實現以下功能：

可以提高PON端口的上行線路帶寬利用率

可以在PON口上增加更多的用戶

用戶可以享受到更高帶寬的服務，特別適用于對帶寬突變比較大的業務

關鍵技術之四：FEC

1. PON為何需要FEC？

在PON系統中，使用FEC技術的主要原因是為了提高線路的傳輸質量和可靠性。具體來說，F(xiàn)EC技術可以降低接收端的誤碼率，增加通信的穩定性，避免數據重傳，提高帶寬利用率和降低重傳率。此外，F(xiàn)EC技術還可以降低對高性能光器件的需求，從而降低設備成本。

應用廣泛的GPON系統中，采用的FEC算法是RS（255，239）算法，完全遵從ITU-T G.884.3的要求。

在RS（255，239）算法中，輸入的數據被視為一個長度為239的向量，經過編碼后生成一個長度為255的向量。這個編碼向量的每個元素都是一個糾錯碼元，它們由輸入數據中的239個信息字節和16個校驗字節組成。這255個碼元中的每一個都可以糾正最多8個字節的錯誤。

具體實現，GPON系統FEC功能可以針對每個ONU的上行和下行分別打開、關閉；ONU設備可以支持帶FEC編碼和無FEC編碼的下行業務流自適應接收。

下行方向：

（1）OLT：對下行數據要么采用FEC編碼，要么不采用FEC編碼；具體編碼狀態會使用幀內字段進行標識并發送給ONU。

ONU：每個ONU能夠?qū)邮盏降臄?shù)據進行FEC解碼，也可以不解碼（即使數據是編碼過的）。通過使用基于塊的RS編碼，可以提前知道校驗比特的位置。這樣，不支持FEC的ONU可以跳過校驗比特，即不處理，并且不需要進行FEC解碼就可以得到原始下行數據。

上行方向：

ONU：每個ONU既可以使用FEC編碼它的上行數據，也可以不采用；具體編碼狀態會使用幀內字段進行標識。

OLT：必須能夠（針對每次ONU的傳輸）進行FEC解碼或者不解碼接收上行數據（即使是經過FEC編碼過的）。

2. GPON中FEC具體怎么實現的？

以上說了這么多，可能大家還是不太清楚。那么接下來，我們以GPON系統中下行幀的FEC編碼為例進行講解。

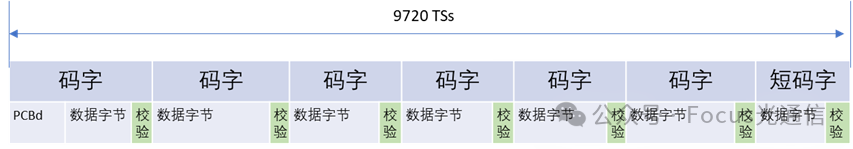

當下行幀使用FEC編碼時，F(xiàn)EC校驗字節插入到每個碼字末尾。那么使用RS（255，239）時，每個239數據字節后面就有16個校驗字節。幀的PCBd部分包括在第一個碼字中，也就是碼字從幀的第一個字節開始。下一個碼字在第255字節后開始，每255個字節重復。

注意由于下行的比特率沒有增加，F(xiàn)EC校驗字節取代了數據字節插入流中。因此，當使用FEC時，用戶數據的有效帶寬減少。（FEC編碼過程是在擾碼之前進行的）

其中，我們發現最后有一個短碼字，我們有時也稱之為較短的尾碼字。由于下行幀分成了255字節的碼字，當使用125us幀時，最后一個碼字的數據會小于255字節，進而針對這尾碼字有相應的處理機制，即：

（1）為使尾碼字字節數等于255，在編碼前采用補“0”的方法將其補充為255字節；

（2）計算校驗字節；

（3）將補充的“0”字節刪除，以本身較短的碼字傳輸；

（4）接收端接收時，同樣采用補“0”的方法將尾碼字補為255字節；

（5）解碼后，補“0”的字節再次被刪除。

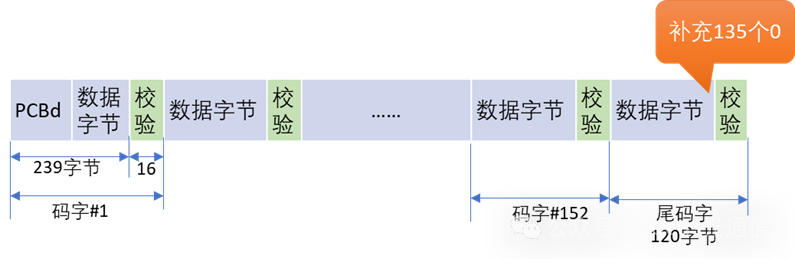

對于2.488Gbps的下行數據速率，幀長度為38880字節。由于僅有120字節留給尾碼字，其中104字節用作數據字節，16字節用作校驗字節，135字節用“0”進行填充。

關鍵技術之五：線路加密技術

GPON系統中下行數據采用廣播的方式發送到所有的ONU上，這樣非法接入的ONU可以接收到其他ONU的下行數據，存在安全隱患。故GPON系統采用線路加密技術解決這一安全問題。

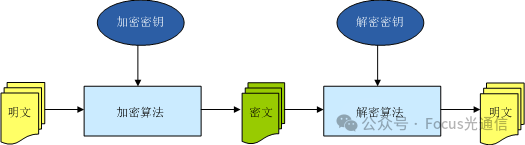

GPON系統采用AES-128加密算法將明文傳輸?shù)臄?shù)據報文進行加密，以密文的方式進行傳輸，提高安全性。

GPON系統會定期地進行AES密鑰交換和更新，提高了線路數據的可靠性。

OLT發起密鑰更換請求，ONU響應并將生成的新的密鑰發給OLT。

OLT收到新的密鑰后，進行密鑰切換，使用新的密鑰對數據進行加密。

OLT將使用新密鑰的幀號通過相關的命令通知ONU。

ONU收到使用新密鑰的幀號后，在相應的數據幀上切換校驗密鑰。

由于PLOAM（Physical Layer OAM）消息的長度有限，密鑰分兩部分發給OLT，并重復發送三次。如果OLT沒有收到三次傳送中的任意一次，OLT將重新發送密鑰更換請求，直到三次收到相同的密鑰為止。

OLT使用相關的命令通知ONU使用新密鑰的幀號，這個命令會重復發送三次。只要ONU收到一次，ONU就在相應的數據幀上切換校驗密鑰。

說明：GPON系統中使用的加密算法，不會增加額外開銷，而且對帶寬效率無影響。GPON系統中使用的加密功能開啟，不會導致傳輸時延加大。
